Vlnoměr Tesla 200 - 900 MHz

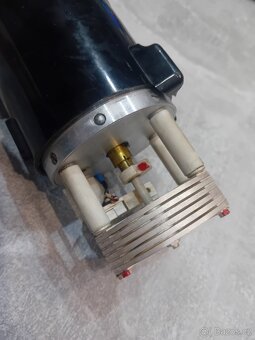

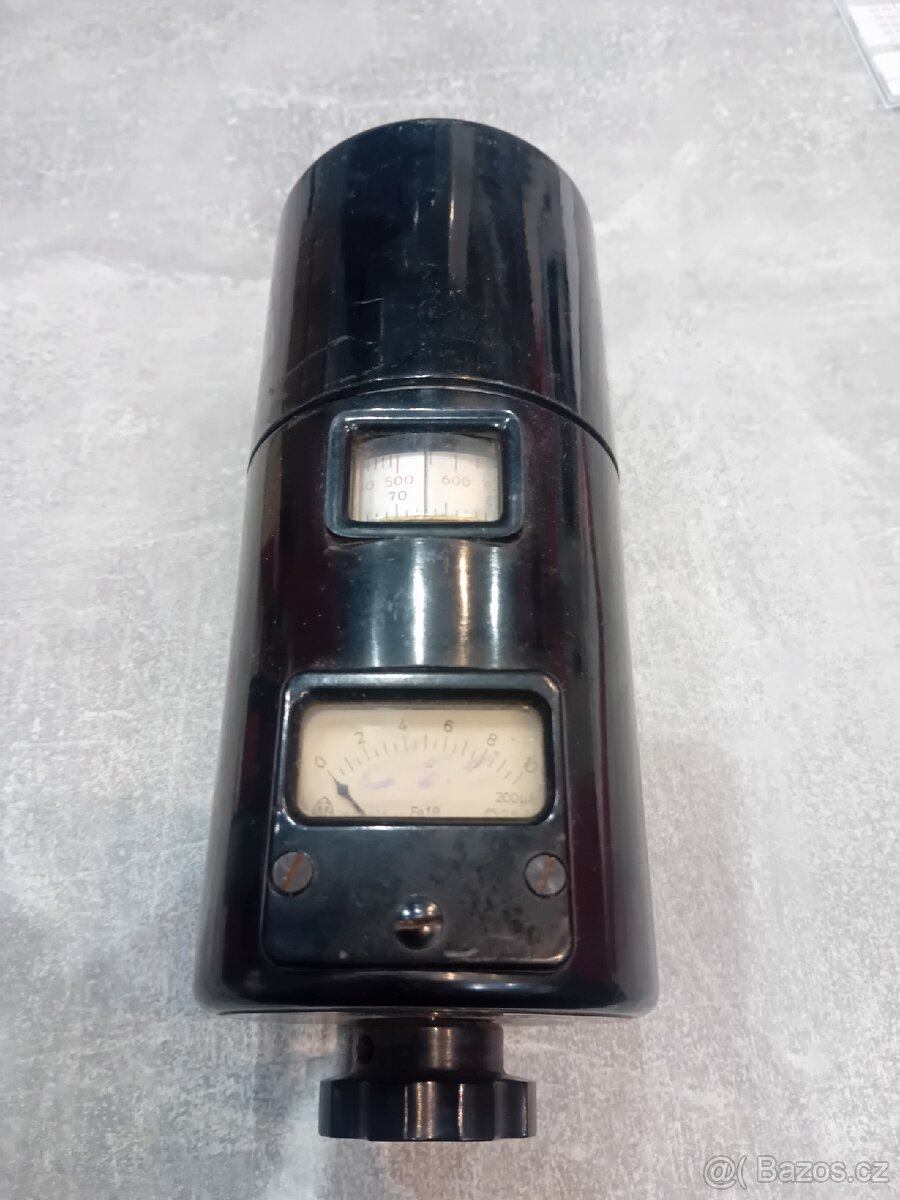

Vlnoměr je určen pro techniku velmi krátkých vln, kmitočtový rozsah je 200 — 900 MHz. (Indikuje kmitočty až do 1300 MHz.) Přístroj je konstruován ve tvaru válce, v jehož dutině je umístěn měrný laděný okruh s detektorem (krystalová dioda), příslušný převod na otočnou kmitočtovou stupnici a indikační měřicí přístroj DHR3—200 uA. Laděný obvod je tvořen symetrickým motýlovým obvodem s vysunutou anténkou. Kmitočty 200-900 MHz jsou obsaženy v jediném rozsahu a odečítají se buď přímo na stupnici vlnoměru s přesností ± 2,5 %, nebo pomocí cejchovní křivky s přesností ± 1,5%.
