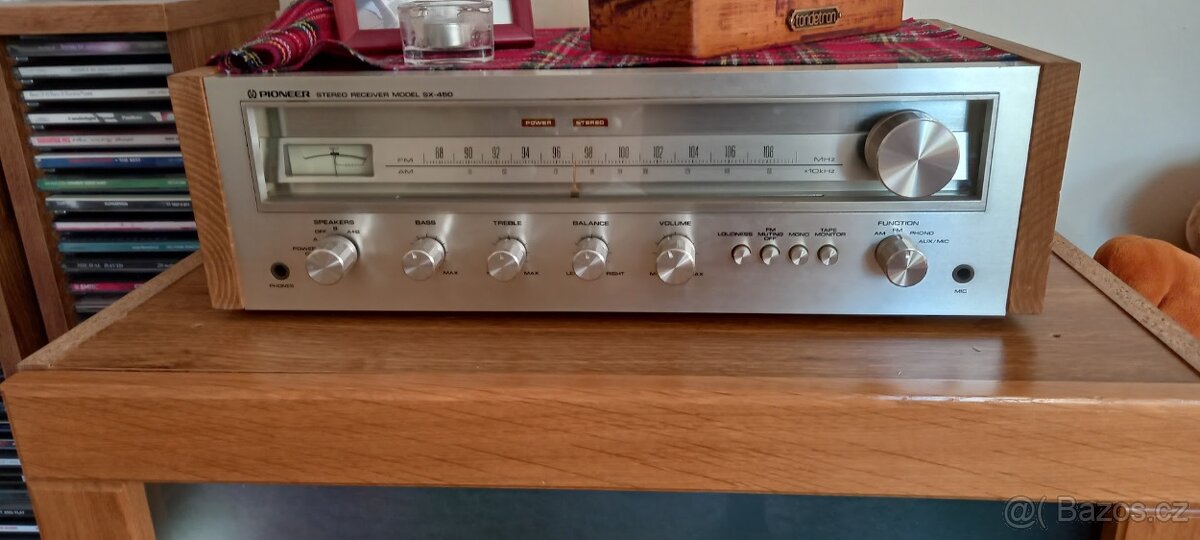

Pioneer SX-450

Pioneer SX-450 je 15W FM/MW stereo receiver s FM ztlumením, přepínačem páskového monitoru a možností pro 2 páry reproduktorů.

Jednotka využívá přímo vázaný obvod OCL ve výkonovém zesilovači s diferenciálním zesilovačem prvního stupně.

Vysoká citlivost FM je zajištěna nízkošumovým FET na přední straně s frekvenčním lineárním 3-násobným proměnným kondenzátorem.



Specifikace

Rozsah ladění: FM, MW

Výkon: 15 wattů na kanál do 8Ω (stereo)

Frekvenční odezva: 20Hz až 60kHz

Celkové harmonické zkreslení: 0,5 %

Faktor tlumení: 25

Vstupní citlivost: 7,5 mV (mikrofon), 2,5 mV (MM), 150 mV (linka)

Odstup signálu od šumu: 70dB (MM), 90dB (linka)

Výstup: 150 mV (linka), 30 mV (DIN)

Impedance zátěže reproduktoru: 4Ω (minimálně)

Polovodiče: 1 x FET, 3 x IC, 28 x tranzistory, 15 x diody

Rozměry: 448 x 141 x 307 mm

Hmotnost: 8,6 kg

Příslušenství: FM anténa typu T

Rok: 1976
