Solární regulátor BEL pro FOTOVOLTAICKY ohrev vody bojleru

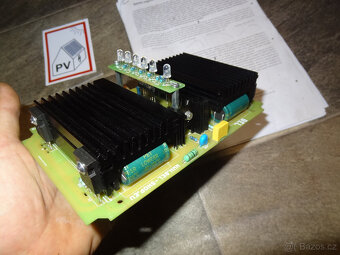

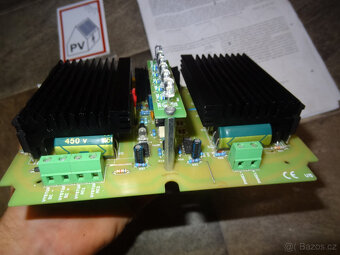

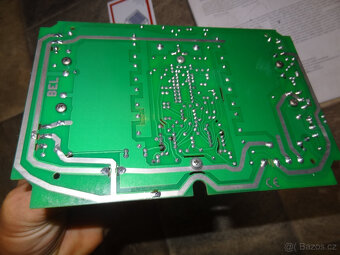

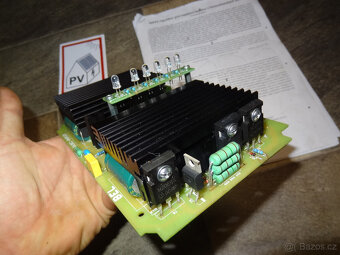

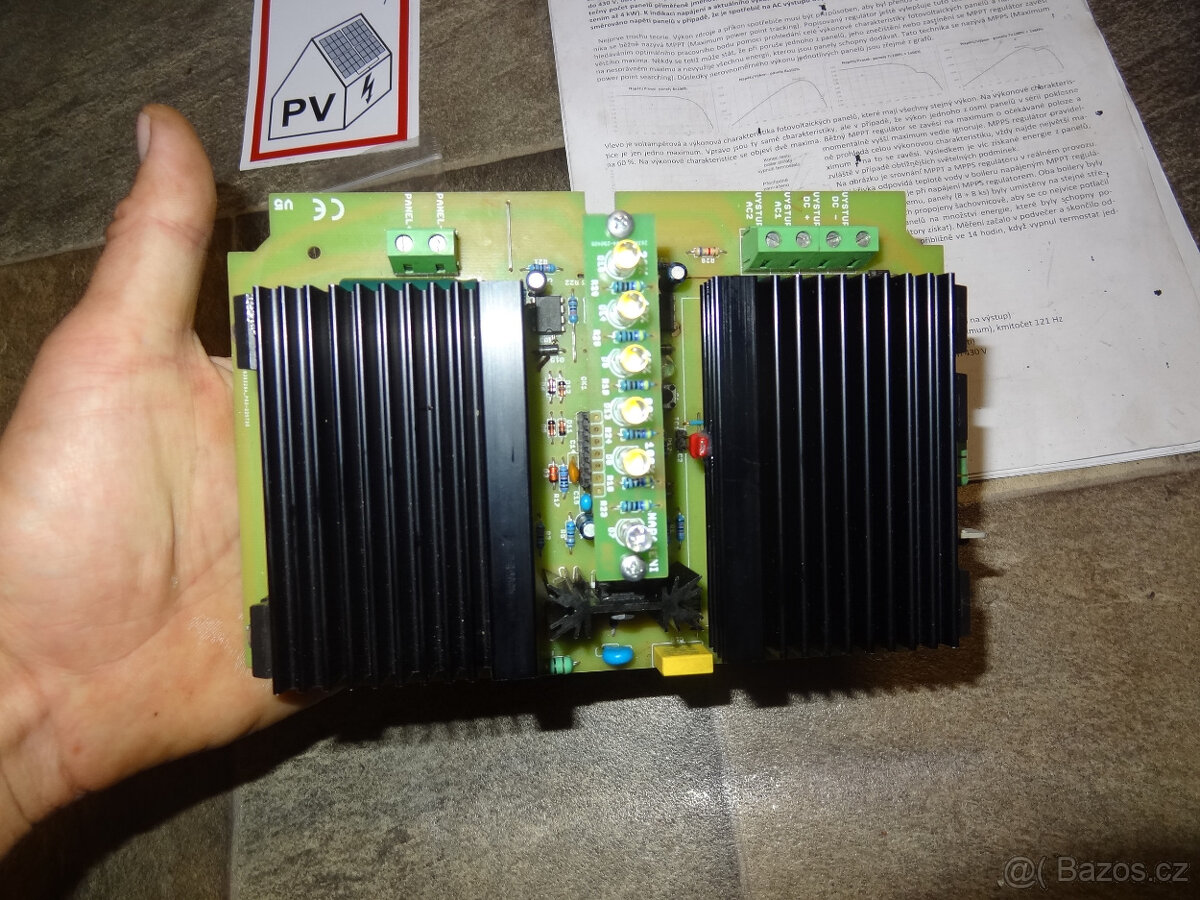

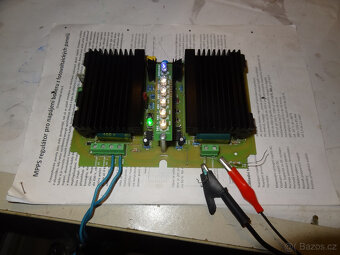

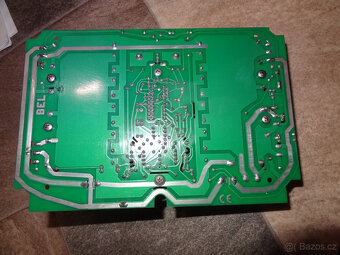

FVE regulator BEL pro fotovoltaicky ohrev bojleru z fotovoltaickych panelu viz foto.

Otestovany a plne funkcni, byl v provozu cca 7 mesicu, prodavam z duvodu, ze jsem presel na 11KW stridac, ktery nyni ohriva i bojler.

Je to pouze deska urcena k vestavbe do rozvadece.

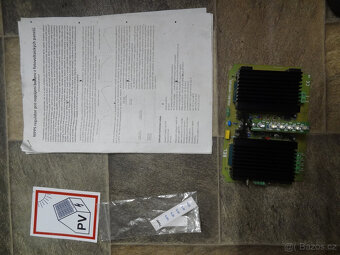

Soucasti prodeje je dokumentace, samolepka pro celni panel na ledky a samolepka FVE viz foto.

Pridam i dva cca 3 metrove solarni kabely s MC4 konektory (neni na fotu).

Osobni predani Velke Popovice (zde mohu predvest v provozu), jednou za cas i Praha Vinohrady.
Mohu zaslat pres Zasilkovnu za 90Kc pri platbe predem na ucet, nebo 110Kc na dobirku (pri platbe na dobirku budu chtit predem postovne 110Kc na ucet).


Základní technické údaje:

Napájecí napětí: od 60 do 430 V

Vstupní proud: maximálně 16 A

Jmenovité napětí boileru: nastavitelné od 10 do 320 V

Minimální napětí panelů: nastavitelné od 60 do 250 V

Perioda testování panelu: nastavitelná od 10 s do 34 minut

Perioda testování termostatu: nastavitelná od 10 s do 34 minut

Regulační kmitočet: 122 Hz

Výstupy: výstup 1 (AC) pro připojení běžného AC boileru,

výstup 2 (DC) pro připojení dalšího spotřebiče

Indikátor výkonu: pět bílých LED, rozsah 0 až 100 % s rozlišením 5 %

Rozměry: 180 x 120 x 45 mm

Výstupní napětí na výstupu je střídavé, takže regulátor může být používán i s běžným boilerem s topnou spirálou pro střídavé napětí.

Na výstup lze připojit boiler s příkonem do 2,5 kW (s aktivním chlazením až do 4 kW). Vstupní napětí může být od 60 do 430 V a vstupní proud do 16 A. Regulátor při napájení boileru používá novou metodu aktivního vyhledávání optimálního pracovního bodu (MPPS – Maximum Power Point Searching). Tato metoda eliminuje ztráty výkonu oproti metodě MPPT v případě, že fotovoltaické panely nemají stejné vlastnosti, jmenovitý výkon, mění se jejich teplota nebo nejsou rovnoměrně osvíceny. K indikaci napájení a aktuálního výkonu slouží 6 LED diod na předním panelu. Regulátor má druhý DC výstup, na který je automaticky přesměrována energie (bez jakéhokoliv jiného zásahu) z panelů v případě, že je boiler na AC výstupu odpojený. Regulátor může pracovat ve čtyřech režimech činnosti, které jsou popsány v dalším textu. Pomocí tlačítka na desce regulátoru lze do paměti procesoru uložit osm parametrů: jmenovité výstupní napětí, perioda testování panelu, perioda testování připojení boileru na výstupu, režim činnosti, jmenovitý příkon zátěže, objem ohřívané vody, minimální teplota ohřevu a minimální napětí panelů.

Režimy činnosti regulátoru:
1)
